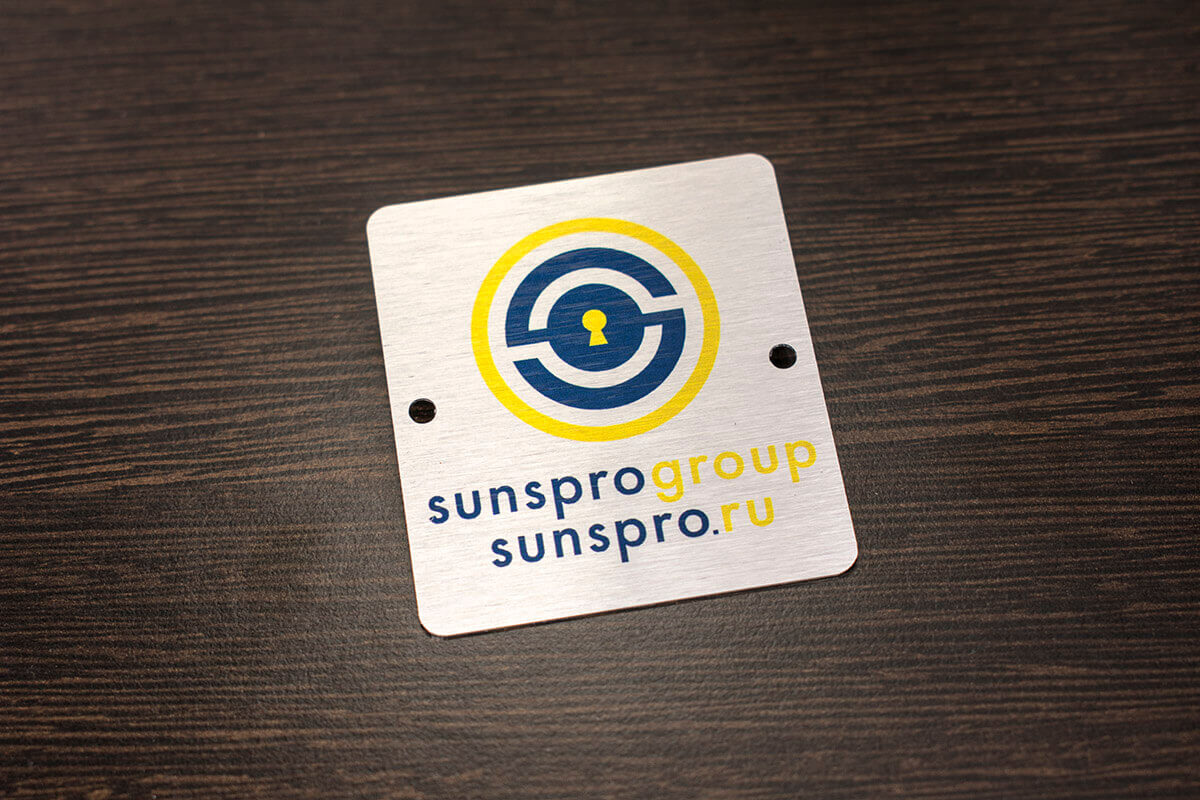

Изготовление шильдиков на заказ — технология производства

Шильдик — маркировочная табличка, которая сопровождает изделие от выхода с производственной линии до окончания срока эксплуатации. На шильде указаны данные производителя, модель, серийный номер, технические параметры, дата выпуска, сертификационные знаки. Промышленные предприятия, мебельные фабрики, приборостроительные компании, производители бытовой техники — все они маркируют свою продукцию шильдами. Без этой таблички невозможно идентифицировать изделие, провести гарантийный ремонт по серийному номеру, заказать комплектующие, отследить партию при рекламации.

Как устроено производство шильдов от момента обращения клиента до отгрузки готовой продукции? В этой статье мы подробно разберём каждый этап: проектирование макета, раскрой материала, нанесение изображения тремя разными методами, финишную обработку, контроль качества. Дадим конкретные цифры по материалам, ценообразованию, срокам и производственным мощностям — на основе реального опыта с 2007 года. Статья будет полезна инженерам, снабженцам и руководителям, которые выбирают подрядчика для маркировки своей продукции.

Этап 1 — проектирование и подготовка макета

Каждый заказ начинается с технического задания. Заказчик описывает параметры будущего шильда, а наш дизайнер на основе этих данных готовит макет — цифровой шаблон, по которому будет вестись производство. Чем точнее сформулировано задание, тем быстрее макет будет готов и тем меньше итераций согласования потребуется.

Вот что нужно определить на этапе проектирования:

• Материал — алюминий, пластик, металлизированный пластик. Выбор материала определяет метод нанесения, стойкость изображения, внешний вид и стоимость. Если вы не уверены — опишите условия эксплуатации, и мы подберём оптимальный вариант
• Размеры — длина и ширина в миллиметрах. Для шильдов нет стандартных размеров, как для бейджей: каждый заказчик определяет габариты исходя из конструкции своего изделия. Мы изготавливаем шильды от 15×10 мм до 300×200 мм и крупнее
• Форма — прямоугольная (стандартная, гильотинный раскрой) или фигурная (скруглённые углы, вырезы, контурная форма — фрезерный раскрой на ЧПУ)
• Отверстия под крепление — диаметр, количество, координаты от края. Если шильд крепится винтами, отверстия сверлятся или фрезеруются на этапе раскроя с точностью ±0,1 мм
• Крепление — двусторонний скотч 3M (наклеивается на обратную сторону) или винтовое крепление через отверстия. Выбор зависит от условий эксплуатации
• Логотип и графика — в любом формате: векторный (AI, CDR, EPS, PDF), растровый (PNG, JPEG, TIFF) или даже фотография с готового изделия. Векторный формат предпочтителен — он масштабируется без потери качества. Но если вектора нет, мы отрисуем логотип по растровому образцу
• Текстовая информация — название компании, модель, артикул, технические параметры, сертификационные знаки, контакты, страна производства. Всё, что должно быть на шильде
• Серийные номера и переменные данные — если каждый шильд должен содержать уникальный номер, QR-код или штрих-код, это указывается на этапе проектирования. Переменные данные не требуют доплаты: стоимость шильда с индивидуальным серийным номером такая же, как с одинаковым текстом на всём тираже

На основе этих данных дизайнер формирует макет: располагает элементы, подбирает шрифты, выдерживает отступы от краёв, проверяет читаемость мелкого текста при заданном размере. Макет отправляется заказчику на согласование — через Telegram, электронную почту или мессенджер. Заказчик проверяет правильность данных, расположение элементов, логотип. Если нужны правки — вносим без ограничений. Производство запускается только после письменного утверждения макета.

Подготовка макета — бесплатная. Мы не берём деньги за дизайн, даже если потребуется пять-шесть итераций согласования. Это принципиальная позиция: ошибка в макете, пропущенная на этапе проектирования, приведёт к пересдаче всего тиража. Лучше потратить дополнительное время на вычитку, чем переделывать готовую партию.

Этап 2 — раскрой материала

После утверждения макета и поступления оплаты начинается работа с материалом. Листовой материал (алюминий, пластик, металлизированный пластик) раскраивается на заготовки заданного размера и формы. Мы используем два метода раскроя — каждый из них оптимален для своего типа задач.

Гильотинный раскрой — прямоугольные шильды

Гильотина — промышленный нож, который режет листовой материал по прямым линиям. Это основной и самый экономичный способ раскроя. Гильотина формирует прямоугольные заготовки с чёткими ровными кромками за минимальное время: один лист раскраивается на десятки заготовок за несколько проходов. Гильотинный раскрой входит в базовую стоимость шильда — без дополнительных наценок.

Для большинства задач маркировки прямоугольная форма оптимальна. Техническая информация — таблицы параметров, серийные номера, штрих-коды, логотипы — естественно вписывается в прямоугольник. Прямоугольные шильды проще в монтаже: они плотно прилегают к плоским поверхностям корпусов, равномерно фиксируются скотчем или винтами. Если конструкция изделия не требует нестандартной формы, гильотинный раскрой — правильный выбор.

Фрезерный раскрой на ЧПУ — шильды произвольной формы

Фрезерный станок с числовым программным управлением вырезает заготовки любой геометрии: скруглённые углы, овалы, контуры по форме логотипа, фигурные вырезы, отверстия под крепления в точно заданных координатах. Станок работает по цифровой программе: оператор загружает контур из макета, и фрезер воспроизводит его с точностью ±0,1 мм. Каждый шильд в тираже идентичен предыдущему — отклонения исключены.

Производственная мощность фрезерного станка — до 1 000 шильдов в день. Это позволяет выполнять серийные заказы в сжатые сроки: тираж в 3 000 штук будет готов за три рабочих дня.

Стоимость фрезерного раскроя: +30% к базовой цене шильда плюс 400 ₽ за настройку оборудования (единоразово на весь заказ). Настройка включает программирование контура, подбор и установку фрез, тестовый проход на пробной заготовке. При повторном заказе той же формы настройка не требуется — контур хранится в базе станка.

Минимальный заказ фрезерных шильдов — от 10 штук. Это обусловлено трудоёмкостью настройки: при единичных заказах стоимость настройки оборудования распределяется на малое количество изделий, что делает цену за штуку неоправданно высокой.

Фрезерный раскрой выбирают, когда форма шильда должна повторять контур изделия, вписываться в нишу на корпусе нестандартной формы, содержать монтажные отверстия в строго заданных позициях или соответствовать фирменному стилю с округлыми элементами.

Этап 3 — нанесение изображения

Раскроенные заготовки поступают на участок печати. Метод нанесения определяется материалом шильда: каждый материал совместим с конкретной технологией. Мы применяем три метода, и выбор между ними — не вопрос предпочтений, а технологическая необходимость.

Сублимационная печать — полноцвет на алюминии

Сублимация — единственный метод полноцветной печати на металлических шильдах. Технология основана на фазовом переходе красителя: при нагреве до 160–200 °C сублимационные чернила с трансферной бумаги переходят из твёрдого состояния в газообразное и проникают внутрь полимерного покрытия алюминия. После охлаждения краситель фиксируется в структуре покрытия — изображение становится частью материала, а не слоем на его поверхности.

Что это даёт для шильдов:

• Полноцветная печать CMYK — цветные логотипы, фотографии, градиенты, многоцветная маркировка. Разрешение достаточно для передачи мелкого текста, штрих-кодов и QR-кодов
• Переменные данные без доплаты — каждый шильд в тираже может содержать уникальный серийный номер, штрих-код, QR-код, дату производства. Это стандартная возможность сублимации: принтер печатает трансфер с индивидуальными данными для каждого экземпляра
• Краситель внутри покрытия — изображение не стирается при протирке, устойчиво к контакту с водой, моющими средствами и большинством бытовых растворителей. В отличие от поверхностной печати, сублимационный краситель физически находится в толще полимерного слоя
• Варианты покрытия алюминия — серебро сатин, серебро микрошлифовка, золото сатин, золото матовое, белый глянец, белый матовый. Покрытие определяет фон шильда и влияет на восприятие цветов

Ограничение сублимации — невозможность печати белого цвета. Белые области макета будут иметь оттенок фонового покрытия. Если в макете критически важен белый элемент, следует выбрать алюминий с белым покрытием или рассмотреть пластик с УФ-печатью.

Сублимация на алюминии — оптимальный выбор для шильдов с цветным логотипом, технической маркировки с цветовым кодированием, серийной продукции с переменными данными. Подробнее о технологии — в статье «Сублимационная печать».

Лазерная гравировка — абсолютная стойкость на металлизированном пластике

Лазерная гравировка — физическое удаление верхнего слоя двухслойного металлизированного пластика сфокусированным лазерным лучом. Луч испаряет верхний слой (золотой или серебряный), обнажая контрастную основу. Результат — одноцветное изображение, вытравленное в самом материале.

Стойкость лазерной гравировки — абсолютная. Это не краска, не покрытие, не плёнка — это рельеф в структуре материала. Такое изображение невозможно стереть механически, смыть любыми растворителями, разрушить ультрафиолетом или перепадами температур. Гравированный шильд сохраняет читаемость на протяжении всего срока службы изделия, даже если этот срок исчисляется десятилетиями.

Область применения лазерной гравировки для шильдов:

• Промышленное оборудование в агрессивных средах — станки в цехах, где поверхности регулярно протирают растворителями и агрессивной химией
• Военная и специальная техника — маркировка, которая должна оставаться читаемой в экстремальных условиях: вибрация, удары, перепады температур от −40 до +80 °C
• Наружное оборудование — техника, работающая на открытом воздухе: прямое солнце, осадки, пыль, грязь
• Оборонная продукция — где к стойкости маркировки предъявляются особые требования и недопустима её утрата в процессе эксплуатации

Ограничение: лазерная гравировка — одноцветная. Невозможно передать полноцветный логотип, фотографию или многоцветную схему. Если нужен цвет — выбирайте сублимацию на алюминии или УФ-печать на пластике. Подробнее — в статье «Лазерная гравировка».

УФ-печать — полноцвет на пластике

УФ-печать — метод прямой полноцветной печати на поверхности пластика. Принтер наносит специальные УФ-чернила на заготовку, а ультрафиолетовая лампа мгновенно полимеризует (отверждает) каждый слой. Чернила застывают на поверхности в момент нанесения, обеспечивая высокую адгезию к пластику.

УФ-печать на пластиковых шильдах даёт полноцветное изображение CMYK с возможностью печати белым цветом — в отличие от сублимации. Метод подходит для пластика ПВХ толщиной 2 мм: базового, недорогого материала с хорошей стойкостью в стандартных условиях эксплуатации.

УФ-печать на шильдах — это компромиссное решение: полноцвет при умеренной стоимости материала. Она подходит для маркировки мебели, бытовой техники, вентиляционного оборудования, интерьерных элементов — везде, где шильд работает в помещении, без контакта с агрессивными средами и экстремальными температурами. Подробнее — в статье «Особенности УФ-печати».

Этап 4 — финишная обработка и отгрузка

После нанесения изображения шильды поступают на финишный участок, где выполняются завершающие операции: установка крепления, контроль качества, упаковка.

Установка крепления

Если заказчик выбрал крепление на двусторонний скотч 3M, на обратную сторону каждого шильда наклеивается полоска промышленного скотча. Скотч 3M обеспечивает надёжную адгезию к металлическим, пластиковым и окрашенным поверхностям. Рабочий диапазон температур — от −20 до +90 °C. Монтаж на месте занимает секунды: снять защитную плёнку, прижать к поверхности.

Для шильдов с винтовым креплением отверстия подготавливаются на этапе раскроя — сверлением или фрезерованием. Расположение отверстий задаётся в макете с точностью ±0,1 мм, что гарантирует совпадение с крепёжными точками на корпусе изделия. Винты и метизы в комплект не входят — заказчик подбирает крепёж под свою конструкцию.

Контроль качества

Каждый этап производства сопровождается проверкой. Перед запуском тиража выполняется цветопроба — печатается тестовый экземпляр и сверяется с утверждённым макетом. Первый готовый шильд проверяется по чек-листу: правильность текста, расположение элементов, качество раскроя, читаемость мелкого шрифта, стойкость печати. При тиражах от 100 штук из партии извлекаются случайные образцы для выборочного контроля. Бракованные экземпляры отсеиваются и переделываются за наш счёт.

Упаковка и отправка

Готовые шильды укладываются стопками с прокладочным материалом между слоями — это предотвращает царапины при транспортировке. Стопки размещаются в коробке, фиксируются, маркируются. Перед упаковкой — финальный визуальный осмотр: чистота поверхности, отсутствие сколов на кромках, полнота комплекта. Упакованный заказ передаётся в доставку: курьером по Москве в день отправки, по России — через СДЭК или КСЭ за 2–5 рабочих дней.

Материалы для шильдов и ценовые коэффициенты

Стоимость шильда рассчитывается по формуле, в которой ключевую роль играет материал. Каждый материал имеет свой ценовой коэффициент — множитель, применяемый к площади заготовки. Чем выше коэффициент, тем дороже квадратный сантиметр шильда. Ниже — сводная таблица по всем материалам.

Алюминий 0,5 мм — самый экономичный вариант с минимальным коэффициентом 0,222. При этом он даёт полноцветную печать, коррозийную стойкость и презентабельный внешний вид. Оптимальный выбор для большинства задач, где не требуется абсолютная стойкость к экстремальным воздействиям.

Пластик 2 мм — коэффициент 0,333. Толще и жёстче алюминия, не деформируется при изгибе. Поддерживает печать белым цветом, чего не может сублимация на металле. Разумный выбор для интерьерной маркировки.

Металлизированный пластик 1,6 мм — коэффициент 0,556. Двухслойный материал, основной кандидат для лазерной гравировки. Совмещает внешний вид металла с простотой обработки пластика. Для промышленной маркировки, где стойкость важнее полноцветности.

Металлизированный пластик 3,2 мм — коэффициент 1,111. Утолщённый вариант для условий повышенной вибрации и механических нагрузок. Не прогибается, не деформируется. Самый дорогой, но и самый выносливый материал в линейке.

Дополнительные опции, влияющие на стоимость: фрезеровка нестандартной формы (+30% к цене + 400 ₽ за настройку), двусторонний скотч 3M (+10% к цене). Переменные данные (серийные номера, QR-коды) — без доплаты.

Сроки изготовления и производственные мощности

Производство запускается в день поступления оплаты и утверждения макета. Мощность нашего оборудования — до 1 000 шильдов в день, что позволяет укладываться в сжатые сроки даже при крупных тиражах.

Минимальный заказ — от 10 штук, минимальная сумма — 1 000 ₽. Срочные заказы — от 1 рабочего дня для небольших тиражей. Если шильды нужны к конкретной дате — свяжитесь с менеджером заранее, и мы спланируем производство под ваш дедлайн.

Доставка: курьером по Москве — в день отправки, по России — 2–5 рабочих дней через СДЭК или КСЭ (пункты выдачи и курьерская доставка до двери). Стоимость доставки рассчитывается менеджером.

При повторных заказах процесс ускоряется: макет и программа фрезерного раскроя хранятся в базе, настройка оборудования не требуется. Достаточно прислать обновлённый файл с серийными номерами — и производство стартует сразу.

Частые вопросы об изготовлении шильдов

• Какой материал подходит для шильдов на уличное оборудование?

  Для наружного оборудования рекомендуем металлизированный пластик с лазерной гравировкой. Гравированное изображение не выцветает под прямым солнцем, не смывается осадками, не разрушается перепадами температур. Для толщины выбирайте 3,2 мм, если оборудование подвержено вибрации, или 1,6 мм для стандартных условий. Алюминий с сублимацией подходит для навесного оборудования под козырьком, но на открытом солнце краситель со временем может терять насыщенность.

• Можно ли напечатать уникальный QR-код на каждом шильде в тираже?

  Да, причём без доплаты. Переменные данные — серийные номера, штрих-коды, QR-коды, уникальные надписи — стандартная возможность и сублимационной печати, и лазерной гравировки. Пришлите таблицу с данными (Excel, CSV, Google-таблица), и мы подставим индивидуальные значения в каждый экземпляр автоматически.

• Чем отличается гильотинный раскрой от фрезерного?

  Гильотина режет только по прямым линиям — получаются прямоугольные заготовки. Входит в базовую стоимость, без наценки. Фрезерный станок ЧПУ вырезает любую форму с точностью ±0,1 мм: скруглённые углы, овалы, фигурные контуры, отверстия. Стоимость фрезеровки — +30% к цене шильда плюс 400 ₽ за настройку оборудования (единоразово на заказ). Минимальный заказ на фрезеровку — от 10 штук.

• Скотч 3M достаточно надёжен для промышленного оборудования?

  Промышленный двусторонний скотч 3M выдерживает температуры от −20 до +90 °C и обеспечивает надёжную адгезию к металлу, пластику, окрашенным поверхностям. Для стационарного оборудования в помещении — этого достаточно. Для техники с сильной вибрацией, работающей на улице или при экстремальных температурах, рекомендуем винтовое крепление через отверстия — оно надёжнее в жёстких условиях.

• Нужно ли мне самому готовить макет шильда?

  Нет. Мы подготовим макет бесплатно. Пришлите логотип в любом формате, укажите размеры, текст, тип материала и крепления — дизайнер соберёт макет и отправит на согласование в тот же день. Если у вас есть готовый макет в векторном формате — примем и его, проверим пригодность для производства.
